产品详情：

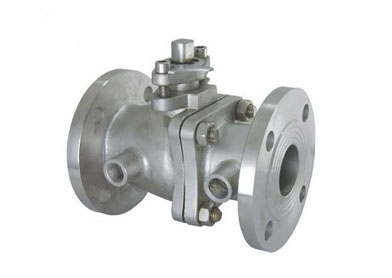

98098彩票网产品编号：不锈钢保温两体式球阀
产品特点：
98098彩票网不锈钢保温两体式球阀具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的Z高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
性能规范
| 型号 | 公称压力（MPa） | 试验压力Ps（MPa） | 工作温度（℃） | 适用介质 | ||
| 强度水（MPa） | 密封水（MPa） | 气密封（MPa） | ||||
| PF·QQ41M-16 | 1.6 | 2.4 | 1.8 | 0.6 | ≤300 | 气动、水、油等 |
| PF·QQ41M-25Q | 2.5 | 4.0 | 2.8 | ≤350 | ||
主要零件材料
| 零件名称 | 材料 | |
| PF·QQ41M-10 16 | PF·QQ41M-25Q | |
| 阀体 | HT200 | QT450-10 |
| 球体 | 不锈钢 | |
| 阀杆 | 45# | |
| 手柄 | Q235 | |
| 密封圈 | 复合石墨 | |
三、外形尺寸和连接尺寸
| 型号 | 公称通径 | 尺寸（mm） | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||
| 15 | 115 | 95 | 65 | 45 | 14-2 | 4-14 | 105 | 150 | |
| 20 | 130 | 105 | 75 | 55 | 16-2 | 4-14 | 110 | 150 | |
| 25 | 140 | 115 | 85 | 65 | 16-2 | 4-14 | 120 | 160 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 145 | 160 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-18 | 155 | 250 | |
| 50 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 175 | 300 | |
| 65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 300 | |
| 80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 225 | 320 | |
| 100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 320 | |
| 125 | 320 | 245 | 210 | 185 | 22-3 | 8-18 | 285 | 400 | |
| 150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 295 | 400 | |
| 200 | 400 | 335 | 295 | 265 | 30-3 | 12-23 | 330 | 450 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 155 | 250 | |
| 50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 175 | 300 | |
| 65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 195 | 300 | |
| 80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 225 | 320 | |
| 100 | 280 | 230 | 190 | 160 | 24-3 | 8-23 | 255 | 320 | |
| 125 | 320 | 270 | 220 | 188 | 28-3 | 8-25 | 285 | 400 | |
| 150 | 360 | 300 | 250 | 218 | 30-3 | 8-25 | 295 | 400 | |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 330 | 450 | |
